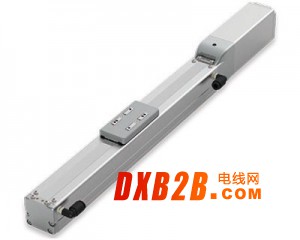

RCS3CR
可对应无尘等级Class 10（1）行程加长后，受滚珠丝杆的危险转速影响速度会降低。请根据下述驱动轴性
能表确认期望行程时的速度。
（2）负载质量为加速度水平0.3G（导程5为0.2G）、垂直0.2G 条件下动作的值。
（3）根据动作条件（负载质量、加减速度等）可使用的稼动率标准也会发生变化。
（4）随加速度的提升，负载质量会下降。
重复定位精度
空转值
基座
静态允许负载力矩
动态允许负载力矩
无尘等级
适用环境温度湿度
内容 项目
滚珠丝杆 φ16mm 滚轧C10滚轧C5
±0.02mm±0.01mm
0.1mm0.05mm以下
材质 铝 表面白色耐酸铝处理
Ma：113.5N?m Mb：177Nm Mc：266Nm
Ma：26.9N?m Mb：38.4Nm Mc：63.1Nm
Class10（Fed.Std.209D）、Class2.5相当（ISO 14644-1标准）
040℃、85％RH以下（无结露）
基准额定寿命为10,000km时的值。行走寿命因运行条件、安装状态不同而发生变化。
允许负载力矩方向、负载伸出长。
1 连接马达、编码器电缆。电缆详细内容请参考1-271页。
2 原点复位时滑块会一直移动到机械末端（ME），请注意不要与周围物品产生干涉。
ME：机械末端 SE：行程末端
3 计算允许负载力矩时的基准位置。
